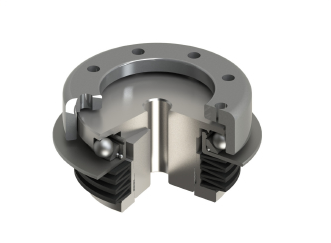

三共机械 Torque Limiters TC 系列扭矩限制器，

由日本原装进口，简称“TC系列“。

其遵循更可靠的机械分离·原点复位的设计原理，

采用特殊优质钢材，高质量精密加工而成。

通过外部压紧弹簧实现了扭矩的传递和调整。

产品型号

 - 4TC / 5TC / 6TC / 7TC / 8TC / 11TC / 14TC / 18TC

结构特点

 - 滚珠和滚珠原点复位

 - 耦合作用，有效减少两轴之间的偏心度

安装方式

 - 轴连接型

特性		単位	4TC	5TC	6TC	7TC	8TC	11TC	14TC	18TC
遮断トルク調整範囲		N・m	0.3〜4.5	0.8〜18.0	2〜50	20〜350	40〜450	70〜1000	100〜2000	700〜5000
トルク調整ナット ネジピッチ		mm	1	1.5	1.5	2	2	2	2	3
最大許容偏角誤差		deg	1	1	1.5	1.2	1.2	1	0.7	0.5
最大許容すきま誤差		mm	±1.0	±1.0	±1.5	±1.8	±2.0	±2.5	±3.5	±3.5
最大許容平行誤差		mm	0.05	0.05	0.05	0.1	0.1	0.1	0.1	0.1
最大許容回転数		r.p.m.	2000	1600	1000	700	500	400	300	200
慣性モーメント		kg・m2	0.9×10-4	4.0×10-4	1.7×10-3	5.8×10-3	1.4×10-2	3.5×10-2	9.3×10-2	0.4
質量		kg	0.25	0.68	1.5	3.2	5.3	10.8	20	45
軸穴加工形状 （軸径）	A	mm	10〜15	12〜22	15〜30	20〜40	30〜50	40〜60	50〜60	60〜80
	B	mm	-	15〜20	15〜25	20〜35	30〜50	40〜60	50〜60	60〜90
	C	mm	-	-	16〜25	20〜35	30〜45	35〜60	50〜60	60〜90
	D	mm	-	-	-	-	-	-	-	-
	E	mm	-	-	-	-	-	-	-	-
	F	mm	-	-	16〜22	20〜35	30〜45	35〜60	50〜60	60〜90

※製品の仕様および寸法は予告なく変更する場合がありますので、ご注文の際は再度ご確認ください。
